Visual Studio Team System 2008 Altında Test Projesi Oluşturmak ve Çalıştırmak (TDD ve Birim Testleri)

Bu makalede Test Driven Development ve Unit Test makalelerinin ardından bir test projesinin nasıl açılacağına ve Unit Test’in Visual Studio Team System 2008 altında nasıl yazılacağına değinilecektir.
Test Projesi Oluşturulması
File –> New Project altından çıkan penceredeki ağaç yapısında Test Projects/Test Documents seçilir ve Test Project ismi verilerek proje oluşturulur.
Şekil 1. Test Projesi Oluşturma
Test Sınıfı Oluşturulması
Test sekmesinden “New Test” Seçilir.
Şekil 2. Test Sınıfı Oluşturma

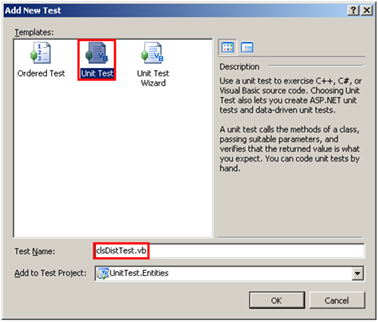

Yeni pencerede Unit Test seçilerek ismi verilir ve test sınıfının oluşması sağlanır.

Şekil 3. Test Sınıfı Oluşturma
Başka bir yöntem de Solution Explorer içerisinden Test Projesine sağ tıklayarak ekleme olabilir.

Şekil 4. Test Sınıfı Oluşturma
Çıkan ekrandan birim testi yazılacak sınıf seçilir.
Şekil 5. Birim Testi Yazılacak Sınıf Seçimi

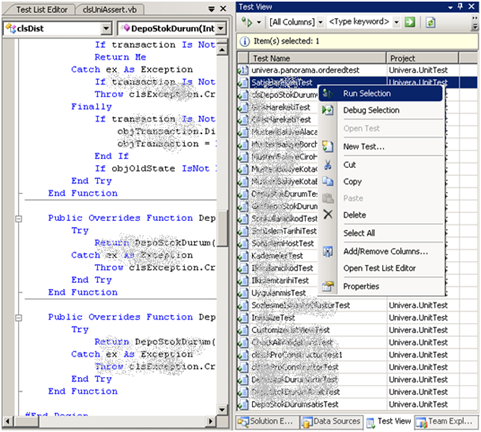

Test View
Diğer sınıfların ve onlara ait birimlerin birim testleri Test View ekranında görülebilir. Bu ekrandan seçilmiş olan Test Method’lari çalıştırılabilir veya debug yapılabilir.
Şekil 6. Test View
Ordered Test
Oluşturulmuş test method’larını belirlenebilen sırayla çalıştıran testtir. Sadece bu testin çalıştırılması içerisindeki diğer alt testlerin çalıştırılmasını sağlar. Ordered testin başarısız olması durumunda detayında hangi alt testte başarısızlık olduğu görülebilir.
Şekil 7. Ordered Test View
Test List Editor ve List Of Tests
Test List Editor, test projesindeki test metodlarının bir arada görülebileceği listedir. Metodlar kategorize edilerek listeler halinde tutularak sadece ilgili liste(ler) çalıştırılabilir.
Şekil 8. Test Listesi Oluşturma

Şekil 9. Oluşturulan Test Listesi
Test Result
Çalıştırılan test metotlarının sonuçları (testten başarıyla geçtikleri/kaldıkları) Test Result ekranında görülebilir. Bu ekrandan başarısız testler yeniden çalıştırılabilir. 10 numaralı ekran görüntüsünde de görüldüğü üzere Description ve Owner kolonlarında ilgili Test Metodunun üzerinde, eğer yazıldıysa, nitelikleri (attributes) görülebilir.
Şekil 10. Test Result
Code Coverage (Kod Kapsama)
Code Coverage kodun ilgili birim testlerine oranıdır. Birim testinin koddaki her koşula girecek şekilde düşünülmesi gerekmektedir. Code Covarage sınıf hatta metod bazında ne kadarlık test kodu yazıldığı hakkında bilgi verir. 11 numaralı Ekran görüntüsünde clsDist için %1.29’luk oranda birim testi yazılmışken clsDistBolge sınıfı için hiç birim testi yazılmadığı görülebilir.
Şekil 11. Code Coverage
Ömer KİREMİTÇİ, Armağan DÖKER
