VMMap Nedir?

Yazan:
VMMap, işletim sisteminde çalışan programların sanal ve fiziksel belleği kullanım miktarlarını rakam ve grafiklerle gösteren, ufak kullanışlı bir araçtır. Bu aracı kullanarak hedef uygulamanın grafiksel gösterimiyle beraber kullanılan kaynakların özet veya detay bellek maliyetlerini analiz etmek mümkündür. Programın yenileme ve filtreleme özellikleri bulunmakta olup, yineleme özelliğinin ötesinde iki anlık görüntü alarak, bellekteki kullanım durumlarını karşılaştırabiliriz.
VMMap’i ilk çalıştırdığımızda karşımıza sistemde çalışır durumda olan uygulamaların listesi çıkmaktadır.  Bu listede exe isimleri PID numaraları ve hangi kullanıcı ile oturum açtıkları gibi bilgileri görebiliriz.
1
İzlenecek uygulama seçimi (örneğin bir sqlsrv.exe) yapıldıktan sonra programın ana ekranı ile karşımıza gelmektedir. Program 3 bölümden oluşuyor.

1. Bölüm
2
İlk bölümde 3 toplam bilgisini görüyoruz.
  • Commit Summary Graph: Uygulama için ayırılan toplam bellek alanı ve bellek tiplerine göre oranlarının bulunduğu grafiktir.
  • Private: Diğer uygulamalarla paylaşılamayan ve uygulamanın özelindeki datalar ve bellek tiplerine göre oranlarının bulunduğu grafiktir.
  • Working Set: Uygulamanın fiziksel bellekteki toplam kapladığı alan ve bellek tiplerine göre oranlarının bulunduğu grafiktir.
2. Bölüm
3

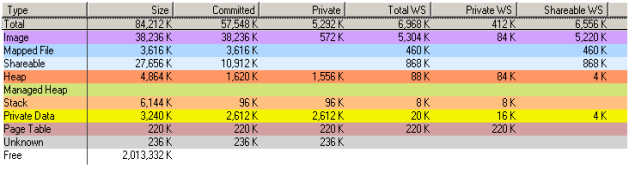

İkinci bölümde, Committed, private ve Working set değerlerinin bellek tiplerine göre kırılım toplamları listelenmektedir. Ayrıca working set değerinin özel, paylaşılabilir ve paylaşılan olmak üzere bellek tiplerine göre değerlerini görebiliriz. Bu bölümde seçilen uygulamanın kitaplık dosyalarının kullanım boyutları (DLL,OCX), Heap ve Stack bellek boyutları ve uygulama özelindeki paylaşılamayan verilerin toplam bilgileri görülebilir.
3. Bölüm
4
Üçüncü bölüm ise tüm verilerin ayrıntılarının, bellek adresleri detayında listelendiği bölümdür. Bir önceki bölüm kullanılarak detay bilgi gruplanabilir. Options menüsünde Show Changes (Ctrl+D) seçili duruma getirilirse uygulama son iki tazelendiği (F5) süreler arasındaki değişiklikleri verir.
Bora GÜRSEL
